ロータリーベーン真空ポンプのメリットとデメリット

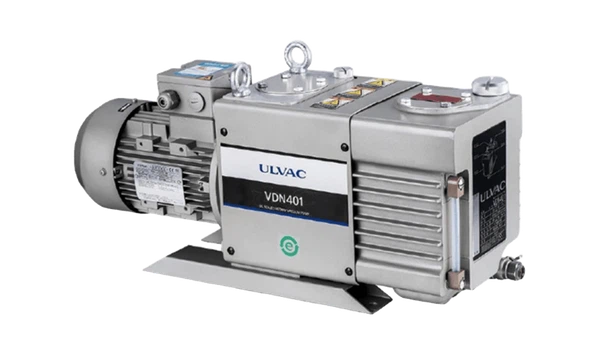

ロータリーベーン真空ポンプとは何ですか?

ロータリーベーン真空ポンプ効率的で安定したメカニカル真空ポンプです。コンパクトな構造、簡単な操作、容易なメンテナンスが特徴で、製薬、食品包装、化学、半導体、エレクトロニクス業界で広く使用されています。
ポンプは機械的回転によって真空を生成し、その中心コンポーネントはローターに取り付けられたベーンです。ローターがポンプ本体内で偏心して回転すると、羽根が遠心力でポンプ室の壁にしっかりとくっつき、密閉された空洞を形成します。ローターが回転すると、これらの密閉された空洞の容積が連続的に変化し、ガスの吸入と排出が行われ、連続的なポンピングが実現されます。

この設計により、ポンプに次の機能が与えられます。

• 安定したポンピング：一貫した真空環境を確保し、連続生産に適しています。
• コンパクトな構造:小型・軽量のため、スペースの限られた生産ラインや実験装置への設置が容易です。
• 幅広い適用性:空気とほとんどの非腐食性ガスを圧送できます。-
• 拡張可能な組み合わせ:ドライ ポンプ、スクリュー ポンプ、ターボ ポンプと組み合わせて多段階真空を実現できます。-

ロータリーベーン真空ポンプのメリット

1. コンパクトな構造と柔軟な設置性

設置面積が小さく軽量なロータリーベーン真空ポンプは、スペースに制約のある生産ラインや実験室の設備にも簡単に設置できます。{0}コンパクトな設計はモジュール式レイアウトをサポートしており、複数のデバイスとの並列接続や組み合わせが可能で、生産ラインの自動統合を実現します。

2. 安定した排気速度と信頼の真空性能

Vanesa はポンプ チャンバの壁に沿って回転して密閉されたキャビティを形成し、長期間の動作中でもポンプが一定の真空度を維持できるようにします。{0}}これは、電子パッケージング、半導体乾燥、真空吸着など、継続的な真空環境を必要とするプロセスにとって特に重要であり、プロセスの精度と製品の一貫性を確保します。

3. メンテナンスが容易で低コスト

シンプルな構造のため、日常のメンテナンスは潤滑油の交換とベーンの点検が中心で、複雑な分解・組立が不要です。スクリューポンプやドライポンプと比較して、メンテナンスサイクルが長く、ダウンタイムが短く、装置の運用コストが大幅に削減されます。

4. 幅広い用途

• 製薬および医療: 凍結乾燥、真空濃縮、吸着、乾燥。{0}}
• 食品加工：真空包装、脱気、保存。
• 半導体・エレクトロニクス：包装、乾燥、真空吸着、表面処理。
• 実験室および科学研究: ポンプ実験、ガスサンプリング、真空環境テスト。

5. エネルギー効率の最適化とエネルギー節約の可能性-

最新のロータリー ベーン真空ポンプには周波数変換速度調整制御が装備されており、電力消費を削減し、エネルギー効率を向上させ、長期的な運転コストを削減し、安定した排気性能を維持できます。{0}}

6. 強力な複合アプリケーション機能

ドライ ポンプ、ターボ ポンプ、分子ポンプと組み合わせて使用​​すると、多段階の真空排気を実現できます。{0}低真空段階はロータリーベーンポンプによって完了し、高真空段階は分子ポンプによって完了するため、複雑な工業プロセスの要件を満たします。-

7. 連続稼働に対する高い信頼性

工業用グレードの設計により、ポンプは長期負荷下でも安定して動作し、ダウンタイムが削減され、生産ラインの継続性と生産能力が向上します。{0}

ロータリーベーン真空ポンプのデメリット

1. 限られた耐食性

標準ポンプは主に非腐食性ガスに適しています。{0}酸性、アルカリ性、または腐食性化学物質を含むガスの場合は、耐食性材料で作られたポンプまたは特殊なコーティングが施されたポンプを選択する必要があります。-そうしないと、ポンプ本体またはベーンが急速に摩耗する可能性があります。

2. オイル潤滑への依存と高いメンテナンス要件

ベーンとポンプ チャンバーの間の油膜は、シールとポンプの性能を維持するために重要です。不適切な使用や低品質のオイルを使用すると、効率の低下、ベーンの磨耗、さらにはポンプ本体の損傷につながる可能性があります。-定期的なオイルのテストと交換は、ポンプの長期的な安定した動作を保証するために重要です。-

3. 騒音・振動の問題

高負荷または連続運転条件下では、ポンプから重大な騒音や振動が発生し、動作環境に影響を与える可能性があります。{0}}クリーンルームや研究室などの低騒音環境では、衝撃吸収基礎または低騒音モデルが必要です。{{3}

4. 超高真空の制限-

シングルロータリーベーンポンプでは超高真空レベルを達成するのが困難です。-半導体または太陽光発電の製造における超高真空プロセス要件を満たすには、分子ポンプまたはターボ ポンプと組み合わせて使用​​する必要があります。-

5. 温度上昇とエネルギー消費の問題

長期間の高負荷運転では、ポンプ本体の温度が上昇し、電力消費が増加する可能性があります。-冷却や間欠動作の対策を講じないと、機器の寿命や動作の安定性に影響を与える可能性があります。

6. 粒子と液体に対する感受性

粒子状物質や液体を吸入すると、ベーンの詰まり、ポンプ効率の低下、さらにはポンプの損傷を引き起こす可能性があります。フィルタ、オイルミストセパレータ、保護装置の設置が必要です。

7. ガス温度に対する感度

高温ガスは油膜の潤滑効率を低下させ、ポンプのポンプ性能と耐用年数に影響を与える可能性があります。{0}高温ガスを扱う場合は、対応する冷却システムまたは高温耐性モデルが必要です。--

8. 限られたポンプ能力

日常のメンテナンスは簡単ですが、誤った操作やメンテナンス サイクルの無視はポンプの性能低下や機器の故障につながる可能性があり、エンジニアリング担当者に特定の運用および管理要件が課せられます。

ロータリーベーン真空ポンプ メンテナンスガイド

1. ベーンの点検と交換

• ベーンの摩耗や亀裂を定期的にチェックし、稼働時間と負荷に基づいて交換を計画してください。
• 高負荷または連続運転環境では、ポンプ効率の低下やポンプの損傷を避けるために、事前にベーンを交換してください。

2. 潤滑油の管理

• ポンプのモデルに合った高品質の真空ポンプ オイルを選択してください。-
• 定期的にオイルを交換し、適切な油面を維持し、オイルの汚れや経年劣化によるポンプの性能への影響を防ぎます。

3. ポンプ本体の洗浄と腐食防止-

• ポンプ室、排気ポート、吸気口を清掃して、ほこりや不純物の蓄積を防ぎます。
• 腐食性ガスを取り扱う場合は、耐腐食性の素材やコーティングを使用し、定期的に検査を行ってください。{0}

4. 使用環境と温度管理

• ポンプの周囲の環境を清潔に保ち、換気をよくしてください。{0}}
• 高温-または長期間の連続運転の場合-、過度の温度上昇を防ぐために冷却ファンまたは水冷装置を取り付けてください。-

5. 監視と記録

• メンテナンス ログを作成して、各メンテナンス セッション、オイル交換、ベーン交換サイクルを記録します。
• 主要な機器には、温度、振動、または真空センサーを設置し、予知保全を実施します。

6. 安全検査

• ポンプのシール、入口/出口の接続、安全装置を定期的に確認してください。
• ポンプの安定した動作を保証し、漏れや機器の損傷を防ぎます。

その他のメンテナンス項目については、当社の技術ページをご覧いただくか、HILO PUMP 技術チームに問い合わせて専門的なサポートを受けてください。

選択と使用に関する推奨事項

1. プロセス要件に基づいてポンプモデルを選択します


真空度、流量、連続運転時間を決定し、適切なポンプ機種を選定してください。

2. 定期的なメンテナンス

ポンプの耐用年数を延ばすために、潤滑油を交換し、ベーンを清掃し、シールを定期的に検査してください。

3. 耐食性と材料の選択-

特殊なガスの場合は、耐腐食性のポンプまたはコーティングされた本体を備えたポンプを選択してください。{0}

4. 組み合わせおよび多段階アプリケーション-

ドライ ポンプまたはターボ ポンプと組み合わせて多段階真空を実現し、高い真空要件を満たします。-

5. 騒音および温度管理の管理

高負荷環境では、衝撃吸収、遮音、冷却対策を講じて快適な操作性を確保してください。-

6. 粒子の保護と濾過

ポンプ本体とベーンを保護するために、エアインレットフィルタまたはオイルミストセパレータを取り付けてください。

7. エネルギー効率の最適化

周波数変換制御と省エネ動作モードを採用して、電力消費を削減し、全体的な生産効率を向上させます。{0}

結論

ロータリー ベーン真空ポンプは、コンパクトな構造、安定した排気速度、メンテナンスの容易さで知られており、中低真空の産業用途で最も一般的に使用されている真空装置となっています。{0}その制限には、限られた耐食性、潤滑への依存、騒音、温度上昇、超高真空の制約などが含まれます。-合理的な選定、定期的なメンテナンス、適切な組み合わせにより、その性能を最大限に発揮し、生産プロセスに効率的で信頼性の高い真空ソリューションを提供します。

高性能、安定性、信頼性の高いロータリーベーン真空ポンプを実現するには、{0}ヒロポンプまでお問い合わせください専門的なアドバイスとカスタマイズされたソリューションを入手して、生産設備の効率的かつ安定した稼働を保証します。
